Ethernet Remote I/O-Module
Ethernet Remote I/O-Module ermöglichen die feldnahe Erfassung von digitalen und analogen Signalen und stellen diese über Ethernet zur Verfügung. Sie kommen dort zum Einsatz, wo bestehende Maschinen um zusätzliche Datenerfassung ergänzt werden sollen, ohne die vorhandene Steuerung zu verändern. Die Module arbeiten unabhängig von der SPS und dienen ausschließlich der Signalerfassung und -weitergabe. Der Einsatz ist insbesondere für Retrofit-Anwendungen ausgelegt.
Ihre Rolle im Gesamtsystem
Im Gesamtsystem übernehmen Ethernet Remote I/Os die Aufgabe der dezentralen Datenerfassung in unmittelbarer Nähe zur Maschine. Sie bilden die Schnittstelle zwischen Sensorik, vorhandenen Signalen und einem zentralen Gateway. Eigene Logik-, Steuerungs- oder Automatisierungsfunktionen sind eher die Ausnahme.
Typischerweise werden digitale Ein- und Ausgangssignale sowie analoge Strom- oder Spannungssignale erfasst. Dazu zählen beispielsweise Zustände, Schaltinformationen oder einfache Messwerte aus dem Maschinenumfeld. Die Auswahl der Signale erfolgt anwendungsabhängig und orientiert sich am konkreten Informationsbedarf, nicht an einer maximalen Abdeckung.
Die Module kommunizieren über Ethernet und werden über standardisierte Protokolle in übergeordnete Systeme eingebunden. Sie sind für den industriellen Einsatz ausgelegt und für den dezentralen Einbau in Schaltschränken oder Maschinennähe vorgesehen. Die konkrete Ausführung richtet sich nach Anzahl und Art der benötigten Ein- und Ausgänge.

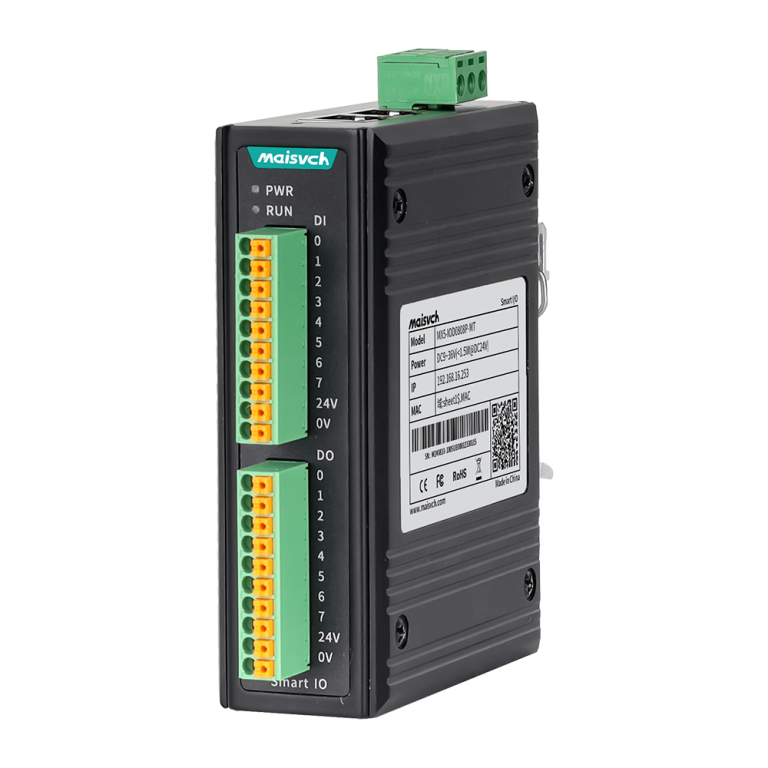

MX5-IOD0808P-MT
- 8-Kanal-DI-Eingang (PNP-Typ) + 8-Kanal-DO-Ausgang
- schienengeführter Remote-I/O-Controller
- 2x 100-Mbit/s-Ethernet-Ports
- Stromversorgung über 9 bis 36 V Gleichstrom
MX5-IOD0808N-MT
- 8-Kanal-AI-Analogeingang (Spannung 0–10 V)
- schienengeführtes Ethernet-Remote-I/O-Modul
- 2x 100-Mbps-Ethernet-Ports
- Stromversorgung über 9 bis 36 V AC
MX5-IOD0800I-MT
- 8-Kanal-AI-Analogeingang (Stromtyp, z. B. 4–20 mA)
- schienengeführtes Ethernet-Remote-I/O-Modul
- 2x 100-Mbps-Ethernet-Ports
- Stromversorgung über 9 bis 36 V AC
MX5-IOD0800V-MT
- 8-Kanal-AI-Analogeingang (Spannung 0–10 V)
- schienengeführtes Ethernet-Remote-I/O-Modul
- 2x 100-Mbps-Ethernet-Ports
- Stromversorgung über 9 bis 36 V AC

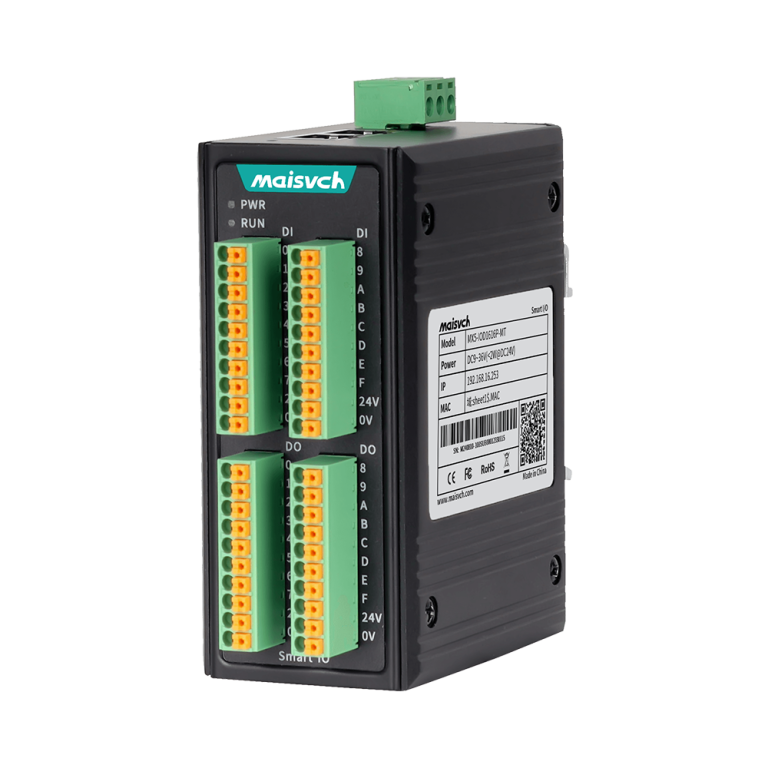

MX5-IOD1616P-MT
- 16-Kanal-DI-Eingang (PNP-Typ) + 16-Kanal-DO-Ausgang
- schienengeführter Remote-I/O-Controller
- 2x 100-Mbps-Ethernet-Ports
- Stromversorgung über 9 bis 36 V DC
MW-IOD0606-E
- 6-Kanal-DI-Eingangs- + 6-Kanal-DO-Ausgangs-Industrie-IoT-E/A-Controller
- 100-Mbps-Ethernet-Port
- DIN-Schienenmontage,
- 9 bis 36 V Gleichstromversorgung
- Optional zwangsgeführte Sicherheitsrelais
Die aufgeführten Ethernet Remote I/O-Module stammen vom Hersteller Maisvch. Die Auswahl kann je nach Anwendungsfall um weitere Hersteller ergänzt werden.
Ethernet Remote I/O-Module werden nicht isoliert empfohlen. Die Auswahl erfolgt immer im Kontext der jeweiligen Herausforderung und der vorhandenen Maschinenumgebung.
