Industrial Gateway-Module
Industrial Gateways nehmen Maschinendaten aus dem Feld auf und leiten sie an übergeordnete Systeme weiter. Abhängig von der Geräteklasse können Daten bereits am Rand des Netzwerks vorverarbeitet, gefiltert oder strukturiert werden, bevor sie weitergegeben werden. Die verfügbaren Gateways unterscheiden sich dabei in ihrer Leistungsfähigkeit und den vorhandenen Ressourcen. So lässt sich je nach Anforderung ein passendes Leistungsniveau auswählen – von grundlegender Datenweiterleitung bis hin zu leistungsfähigeren Varianten mit zusätzlichen Reserven.
Ihre Rolle im Gesamtsystem
Im Gesamtsystem bilden Industrial Gateways die zentrale Schnittstelle zwischen feldnaher Datenerfassung und der IT-Ebene. Sie bündeln Daten aus Ethernet- oder seriellen Remote-I/O-Modulen sowie aus angebundenen Feldgeräten und stellen diese strukturiert für eine Weiterverarbeitung bereit. Die Gateways arbeiten unabhängig von der bestehenden Maschinensteuerung und greifen nicht in deren Funktion ein. Steuerungs- oder Automatisierungsaufgaben sind nicht Bestandteil ihrer Rolle.
Der Einsatz von Industrial Gateways richtet sich nach dem jeweiligen Bedarf an Datenverarbeitung und -weiterleitung. In einfachen Szenarien steht die zuverlässige Übertragung von Betriebs- und Zustandsdaten im Vordergrund. In anspruchsvolleren Umgebungen kann zusätzliche Rechenleistung genutzt werden, um größere Datenmengen zu handhaben oder Vorverarbeitungsschritte lokal umzusetzen. Die Auswahl des Gateways erfolgt entsprechend abhängig vom benötigten Funktionsumfang.
Die Gateways verfügen je nach Ausführung über mehrere Ethernet- und serielle Schnittstellen und unterstützen industrielle Kommunikationsprotokolle wie Modbus. Optional stehen zusätzliche Konnektivitätsoptionen wie Mobilfunk oder WLAN zur Verfügung. Die Geräte sind für den industriellen Dauerbetrieb ausgelegt. Die konkrete Ausstattung richtet sich nach dem gewählten Modell und dem vorgesehenen Einsatz.
Gateway-Klasse 1:

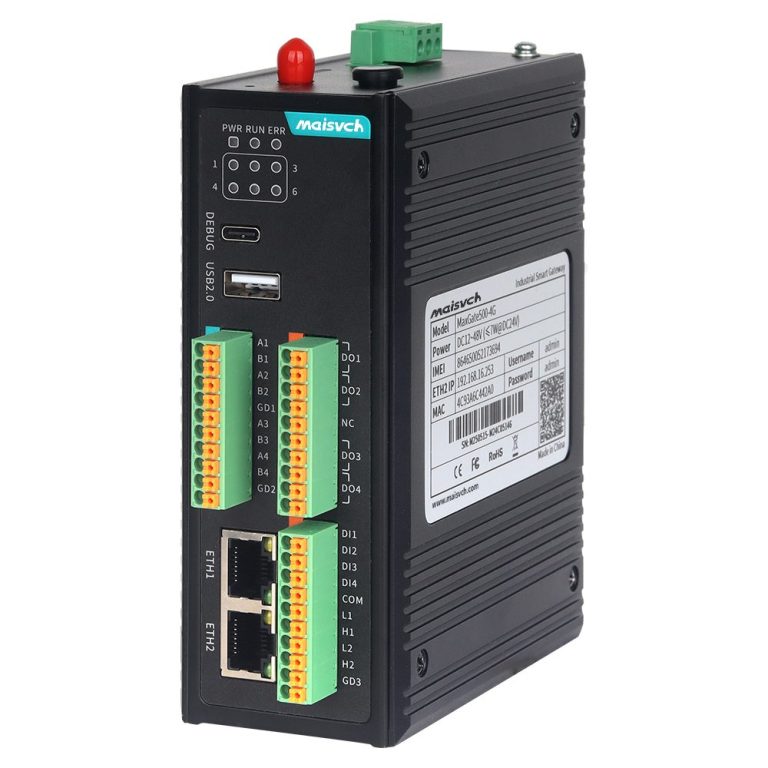

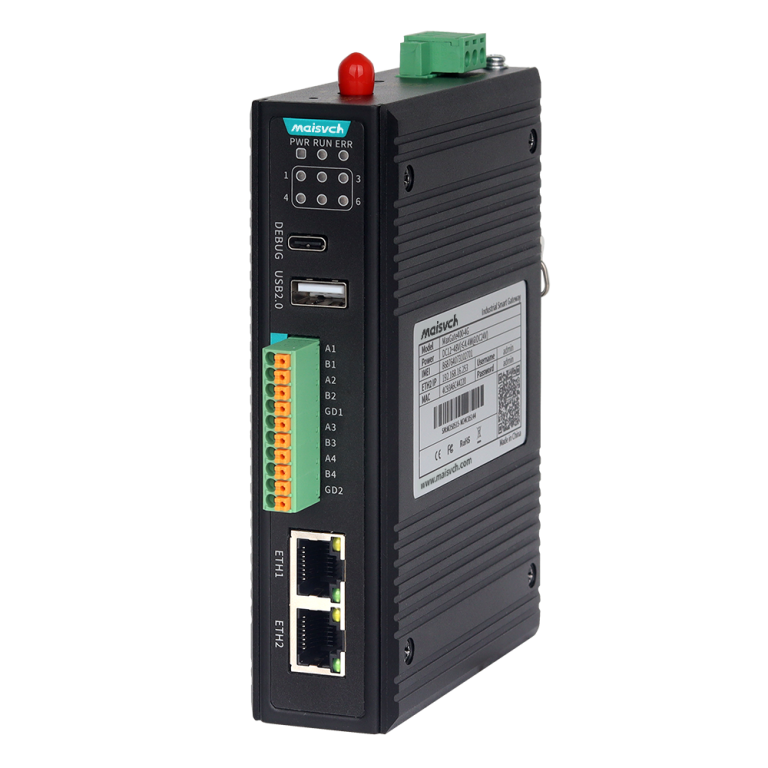

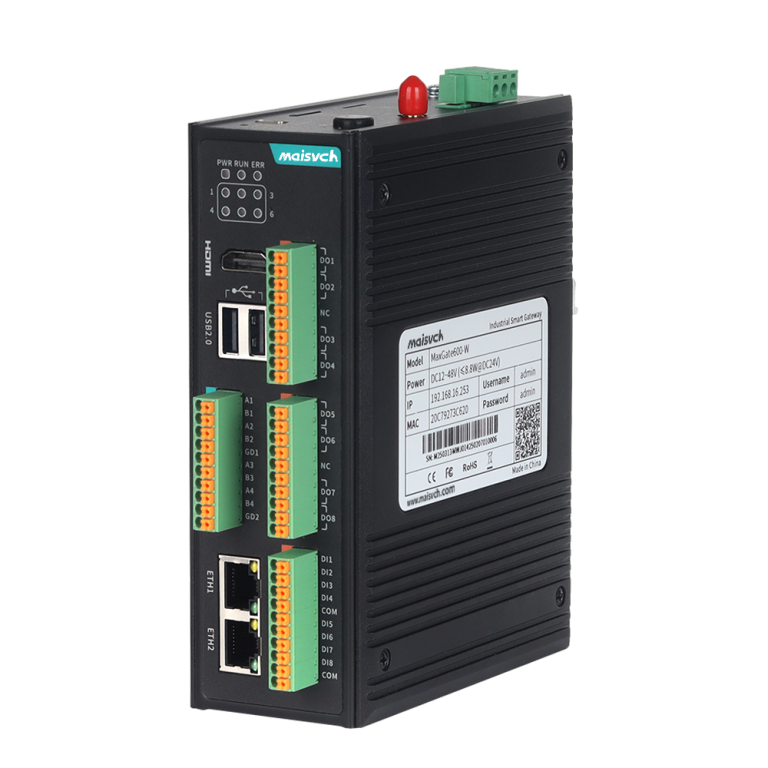

MaxGate300 -400
- 2 x 10/100/1000 Mbit/s Ethernet-Ports
- 2 – 4 × serielle Schnittstellen (RS232 / RS485)
- Geeignet für grundlegende Datenerfassung und Protokollumsetzung.
- Kompakte Bauform für einfache Retrofit-Szenarien.
Gateway-Klasse 2:
MaxGate400 -500
- 2 × 10/100/1000 Mbit/s Ethernet-Ports
- 4 – 6 × serielle Schnittstellen (RS232 / RS485)
- Erhöhte Rechenleistung für mehrere angebundene Geräte.
- Ausgelegt für mittleres Datenaufkommen und wachsende Anforderungen.
Gateway-Klasse 3:
MaxGate500 -600
- 2 – 4 × 10/100/1000 Mbit/s Ethernet-Ports
- 6 – 8 × serielle Schnittstellen (RS232 / RS485)
- Höhere Leistungsreserven für komplexere Kommunikationsszenarien.
- Geeignet für größere Maschinen oder mehrere Datenquellen.
Gateway-Klasse 4:
MaxGate600 -620
- Mehrere Gigabit-Ethernet-Ports
- 8 × RS232 / RS485-Schnittstellen
- Hohe Rechen- und Speicherkapazität für umfangreiche Datenverarbeitung.
- Ausgelegt für hohes Datenaufkommen und anspruchsvolle Edge-Szenarien.
Die aufgeführten Industrial Gateway-Module stammen vom Hersteller Maisvch. Die Auswahl kann je nach Anwendungsfall um weitere Hersteller ergänzt werden.
Gateway-Module werden nicht isoliert empfohlen. Die Auswahl erfolgt immer im Kontext der jeweiligen Herausforderung und der vorhandenen Maschinenumgebung.
