Industrielle 4-20 mA Schwingungssensoren
KSI84-Serie
Die KSI84-Serie umfasst industrielle Schwingungstransducer mit 4–20 mA Ausgang zur kontinuierlichen Erfassung von Maschinenzuständen. Die Sensoren wandeln mechanische Schwingungen direkt in ein normiertes Stromsignal um und lassen sich dadurch unkompliziert in bestehende Steuerungen, Remote-I/O-Module oder Gateways integrieren.
Die Serie basiert auf piezoelektrischer Sensortechnologie und ist für den industriellen Dauerbetrieb ausgelegt. Durch die robuste Bauform (IP68), M12-Anschluss und EMV-optimiertes Design eignen sich die Sensoren sowohl für Retrofit-Anwendungen als auch für die Integration in neue Maschinenkonzepte.
Mit über 250 Varianten deckt die KSI84-Serie unterschiedliche Messgrößen, Frequenzbereiche und Amplituden ab. Die Auswahl erfolgt anwendungsabhängig.
Ihre Rolle im Gesamtsystem
Im Gesamtsystem übernehmen die KSI84-Sensoren die feldnahe Erfassung mechanischer Zustandsgrößen. Sie arbeiten unabhängig von der bestehenden Maschinensteuerung und greifen nicht in deren Funktion ein.
Das 4–20 mA Signal kann direkt
- auf Remote-I/O-Module geführt
- an bestehende SPS-Eingänge angebunden
- oder über ein Gateway strukturiert in übergeordnete IT- oder Cloud-Systeme überführt
werden.
Die Sensoren sind für Monitoring-, Laufzeit- und Grenzwertanwendungen konzipiert. Sie ersetzen keine Schwingungsanalyse-Systeme mit FFT oder komplexer Diagnose, ermöglichen jedoch eine robuste und skalierbare Zustandsüberwachung im industriellen Umfeld.
Innerhalb der KSI84-Familie gibt es über 250 unterschiedliche Varianten. Sie lassen sich klassifiziern nach Messgröße, Bewertungsart, Frequenzband und Messbereich.

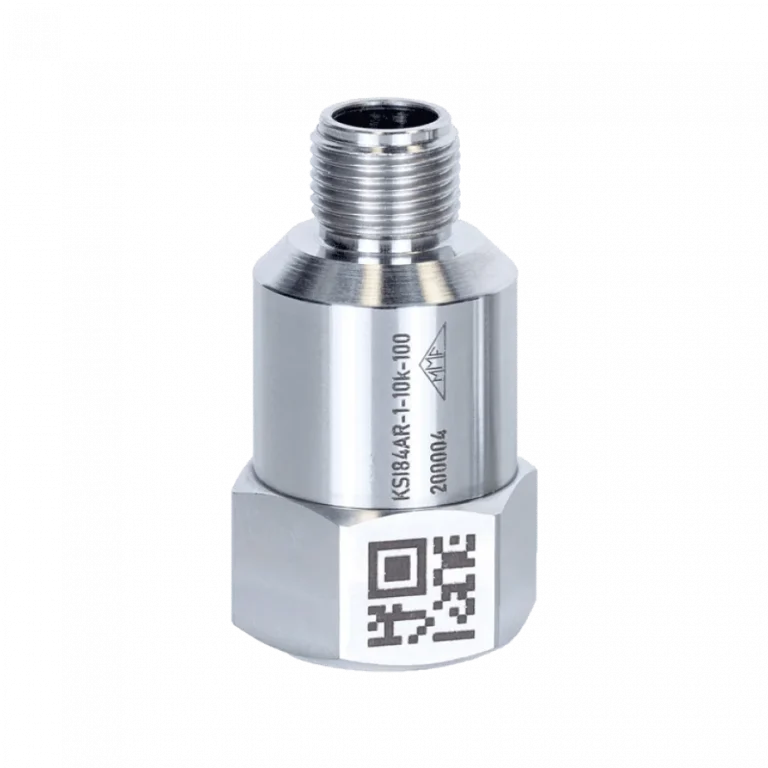

KSI84A: Beschleunigung (Acceleration)
4–20 mA Schwingungssensoren zur Messung der Beschleunigung.
Typische Einsatzfelder:
- Lagerüberwachung
- Motoren
- Hochfrequente Schwingungsanteile
- Frühindikatoren mechanischer Veränderungen
Verfügbar als:
- KSI84AR – RMS-bewertetes Signal
- KSI84AP – Peak-bewertetes Signal
Messbereich und Frequenzband sind modellabhängig wählbar.

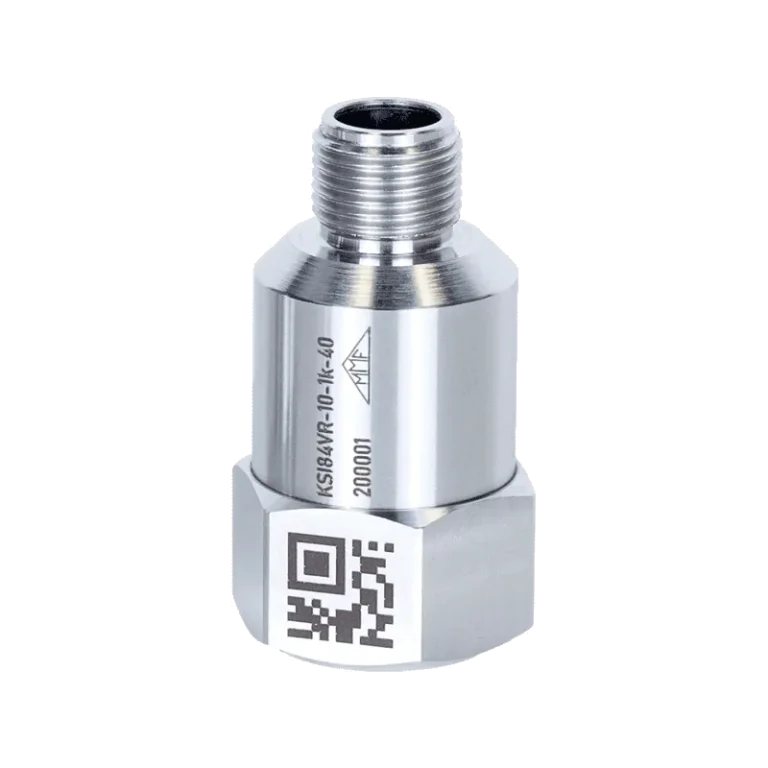

KSI84V: Geschwindigkeit (Velocity)
4–20 mA Sensoren zur Messung der Schwinggeschwindigkeit.
Typische Einsatzfelder:
- Allgemeine Maschinenüberwachung
- Mittel- bis niederfrequente Schwingungen
- Zustandsbewertung nach etablierten Normansätzen
Verfügbar als:
- KSI84VR: RMS
- KSI84VP: Peak
Geeignet für klassische Condition-Monitoring-Szenarien im Produktionsumfeld.
KSI84D: Weg (Displacement)
4–20 mA Sensoren zur Messung des Schwingwegs.
Eigenschaften:
- Bewertung als Peak-to-Peak
- Besonders geeignet für niederfrequente Bewegungen
- Einsatz bei großen, langsam laufenden Maschinen
Die konkrete Ausführung wird über Messbereich und Frequenzgrenzen definiert.
Auswahlkriterien
Die KSI84-Serie umfasst mehr als 250 Varianten. Für die Auswahl sind im Wesentlichen vier Parameter relevant:
- Messgröße
Beschleunigung, Geschwindigkeit oder Weg - Bewertungsart
RMS oder Peak (bei Weg Peak-to-Peak) - Messbereich
z. B. 10, 20, 50, 100 mm/s² bzw. entsprechende Bereiche je nach Messgröße - Frequenzband
Definiert über High-Pass- und Low-Pass-Grenzfrequenzen
Integration in Retrofit-Architekturen
Die KSI84-Sensoren lassen sich direkt in bestehende Maschinen integrieren, ohne Änderungen an der Steuerungslogik vorzunehmen. In Kombination mit Remote-I/O-Modulen und Industrial Gateways entsteht eine durchgängige Messkette:
Sensor → 4–20 mA Eingang → Gateway → strukturierte Datenweitergabe
Damit eignen sich die Sensoren ideal für:
- Nachrüstung bestehender Maschinen
- Betriebsdatenerfassung
- Einfache Alarmierung
- Zustandsmonitoring ohne SPS-Eingriff
Hinweis zur Variantenvielfalt:
Die dargestellten Familien bilden den strukturellen Rahmen der Serie ab. Innerhalb dieser Familien stehen zahlreiche Kombinationen aus Frequenzband, Amplitude und elektrischer Ausführung zur Verfügung.
Gerne unterstützen wir Sie bei der Auswahl des passenden Sensortyps für Ihre Anwendung.
Die aufgeführten Industrial Gateway-Module stammen vom Hersteller Maisvch. Die Auswahl kann je nach Anwendungsfall um weitere Hersteller ergänzt werden.
Gateway-Module werden nicht isoliert empfohlen. Die Auswahl erfolgt immer im Kontext der jeweiligen Herausforderung und der vorhandenen Maschinenumgebung.
